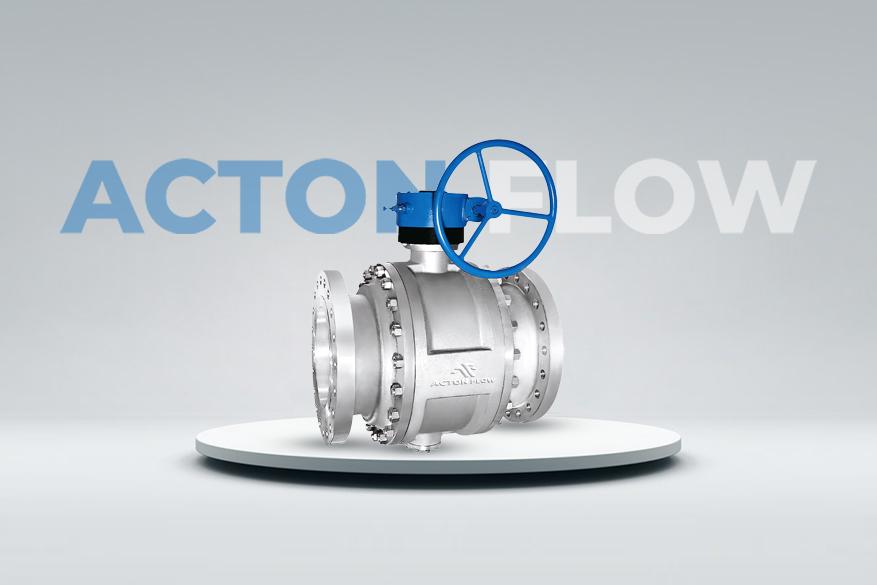

КРАНЫ ШАРОВЫЕ (КШ) С РАЗБОРНЫМ КОРПУСОМ

Подробности о продуктах

КРАНЫ ШАРОВЫЕ (КШ) С РАЗБОРНЫМ КОРПУСОМ

DN 50, 80, 100, 150, 200, 250, 300, 350, 400, 500

DN 50, 80, 100, 150, 200, 250, 300, 350, 400, 500

Назначение:

КШ (краны шаровые) устанавливаются в качестве запорных устройств на трубопроводе. Рабочая среда — нефть, нефтепродукты, природный газ, а также используются в системах пожаротушения и на трубопроводах подачи в системах тепловых сетей, котельных и ТЭЦ.

Класс герметичности: А по ГОСТ 9544
Присоединение к трубопроводу: фланцевое по ГОСТ 12815 или под приварку по ГОСТ 16037
Строительная длина: по ГОСТ 3706-93
Исполнение: с ручным управлением (Р) или электроприводом (Э)
Средний срок службы до списания: не менее 5 лет

Материалы основных деталей:

Наименование основных детали	Материалы
Наименование основных детали	по ГОСТ	по API
Корпус	Сталь 25	A105
Крепежи	Сталь 35ХМ45	A193-B7
Седло	Сталь 25+НФ	A105+ НФ
Пробка	Сталь 25+НФ	A105+ НФ
Шпиндель	2X13	A 276—420
Кольцо уплотнительное	PTFE/Nylon	PTFE/Nylon

Номенклатура КШ DN 50, 80, 100, 150, 200, 250, 300, 350, 400, 500 PN 1,6 и 2,5 МПа

Обозначение	DN	Размеры,мм						Масса крана без привода,кг
Обозначение	DN	D	L 1	L 2	E	F	M	Фланцевое исп.	Исп. под приварку
КШ 001-050-Р	50	50	216	178	103	155	-	13	10
КШ 001-080-Р	80	80	283	203	116	166	-	22,5	21
КШ 001-100-Р	100	100	305	229	123	175	-	36	31
КШ 001-150-Р	150	150	457	394	185	245	-	75	67
КШ 001-200-Э	200	201	521	457	320	288	-	280	245
КШ 001-250-Э	250	252	559	533	380	330	-	400	320
КШ 001-300-Э	300	303	635	610	395	370	450	620	560
КШ 001-400-Э	400	385	838	762	465	435	525	1205	995
КШ 001-500-Э	500	487	991	914	540	515	640	1816	1905

Номенклатура КШ DN 50, 80, 100, 150, 200, 250, 300, 350, 400, 500 PN 4,0 МПа

Обозначение	DN	Размеры,мм						Масса крана без привода,кг
Обозначение	DN	D	L 1	L 2	E	F	M	Фланцевое исп.	Исп. под приварку
КШ 002-050-Р	50	49	216	216	103	155	-	22	18
КШ 002-080-Р	80	74	283	283	116	176	-	42	35
КШ 002-100-Р	100	100	406	406	123	182	-	61	50
КШ 002-150-Р	150	150	495	495	205	250	-	147	125
КШ 002-200-Э	200	201	597	597	327	297	-	370	320
КШ 002-250-Э	250	252	673	673	385	335	-	685	605
КШ 002-300-Э	300	303	762	762	405	380	490	790	735
КШ 002-400-Э	400	385	902	902	480	450	555	1410	1175
КШ 002-500-Э	500	487	1054	1054	555	540	690	2760	2445

Номенклатура КШ DN 50, 80, 100, 150, 200, 250, 300, 350, 400, 500 PN 6,3 МПа

Обозначение	DN	Размеры,мм						Масса крана без привода,кг
Обозначение	DN	D	L 1	L 2	E	F	M	Фланцевое исп.	Исп. под приварку
КШ 003-050-Р	50	50	216	216	103	155	-	22	18
КШ 003-080-Р	80	80	283	283	116	176	-	42	35
КШ 003-100-Р	100	100	406	406	123	182	-	61	50
КШ 003-150-Р	150	150	495	495	205	250	-	147	125
КШ 003-200-Р	200	201	597	597	327	297	-	370	320
КШ 003-250-Э	250	252	673	673	385	335	-	685	605
КШ 003-300-Э	300	303	762	762	405	380	490	790	735
КШ 003-400-Э	400	385	902	902	480	450	555	1410	1175
КШ 003-500-Э	500	487	1054	1054	555	540	690	2760	2445

Номенклатура КШ DN 50, 80, 100, 150, 200, 250, 300, 350, 400, 500 PN 8,0 и 10,0 МПа

Обозначение	DN	Размеры,мм						Масса крана без привода,кг
Обозначение	DN	D	L 1	L 2	E	F	M	Фланцевое исп.	Исп. под приварку
КШ 004-050-Р	50	50	292	292	108	160	-	36	25
КШ 004-080-Р	80	80	356	356	116	182	-	51	42
КШ 004-100-Р	100	100	432	432	135	185	-	75	57
КШ 004-150-Р	150	150	559	559	205	250	-	80/1005	145
КШ 004-200-Э	200	201	660	660	325	295	-	370	320
КШ 004-250-Э	250	252	787	787	385	335	-	685	605
КШ 004-300-Э	300	303	838	838	405	380	490	810	755
КШ 004-400-Э	400	385	991	991	480	450	555	1410	1175
КШ 004-500-Э	500	487	1194	1194	555	560	690	3700	2445
